单相电源,大功率控制对象的灯控布线方案,如网球馆或篮球馆、空调等等

羽毛球厅、网球馆或篮球馆的照明设备的功率都比较大,一般超过450W单相电源供电,而威宏灯控设备的单独输出是450W,如何连接布线才能安全的使用威宏灯光控制器进行自动开关灯计费呢?


其实,只需在每路控制线路上加装一个“单相交流接触器”的方法进行布线即可解决,将威宏交流接触器接线图交给电工参考,让电工按图接线即可。

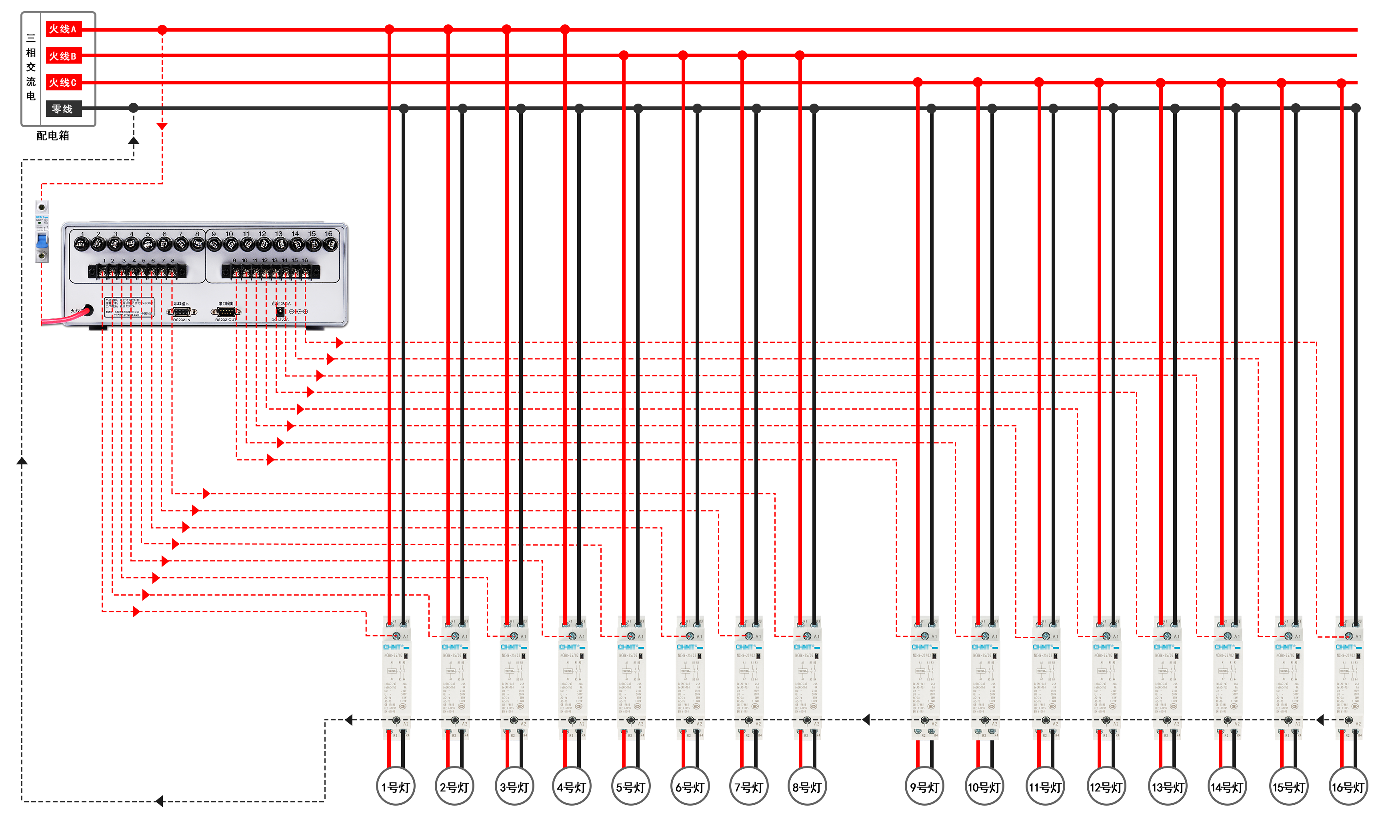

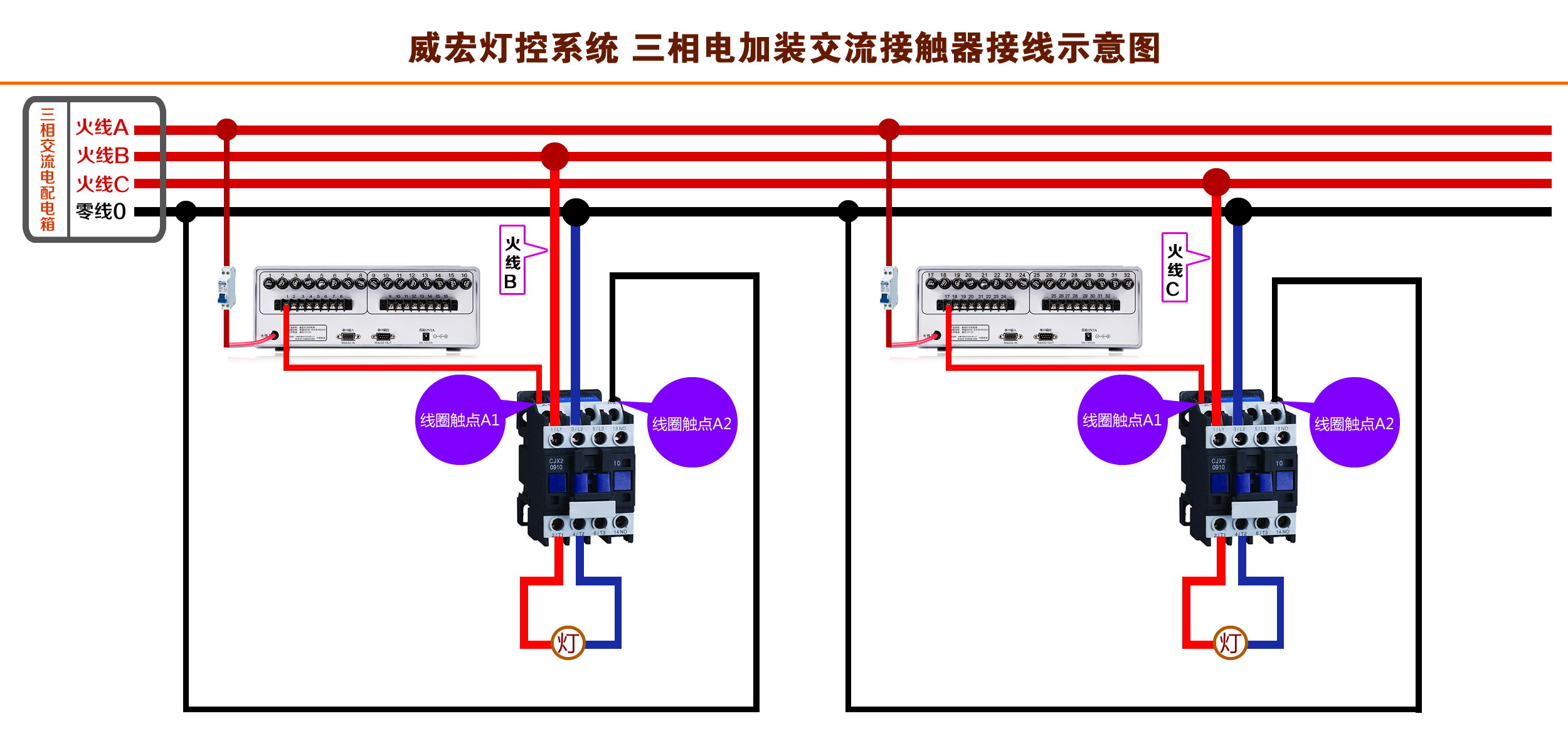

图中所示:红色代表火线,黑色代表零线。点击图片可以放大观看单相电源交流接触器接线方法:

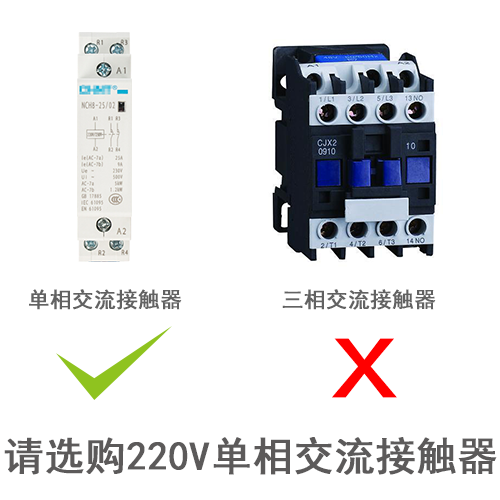

另外说明一下:购买交流接触器,请选择220V单相交流接触器,类似于空气开关的那种;不能用三相交流接触器,单相交流接触器价格也相对便宜些。



联系我们
如果有不明白,请直接请联系威宏QQ:800158968,威宏客服人员会为您详细解答。
